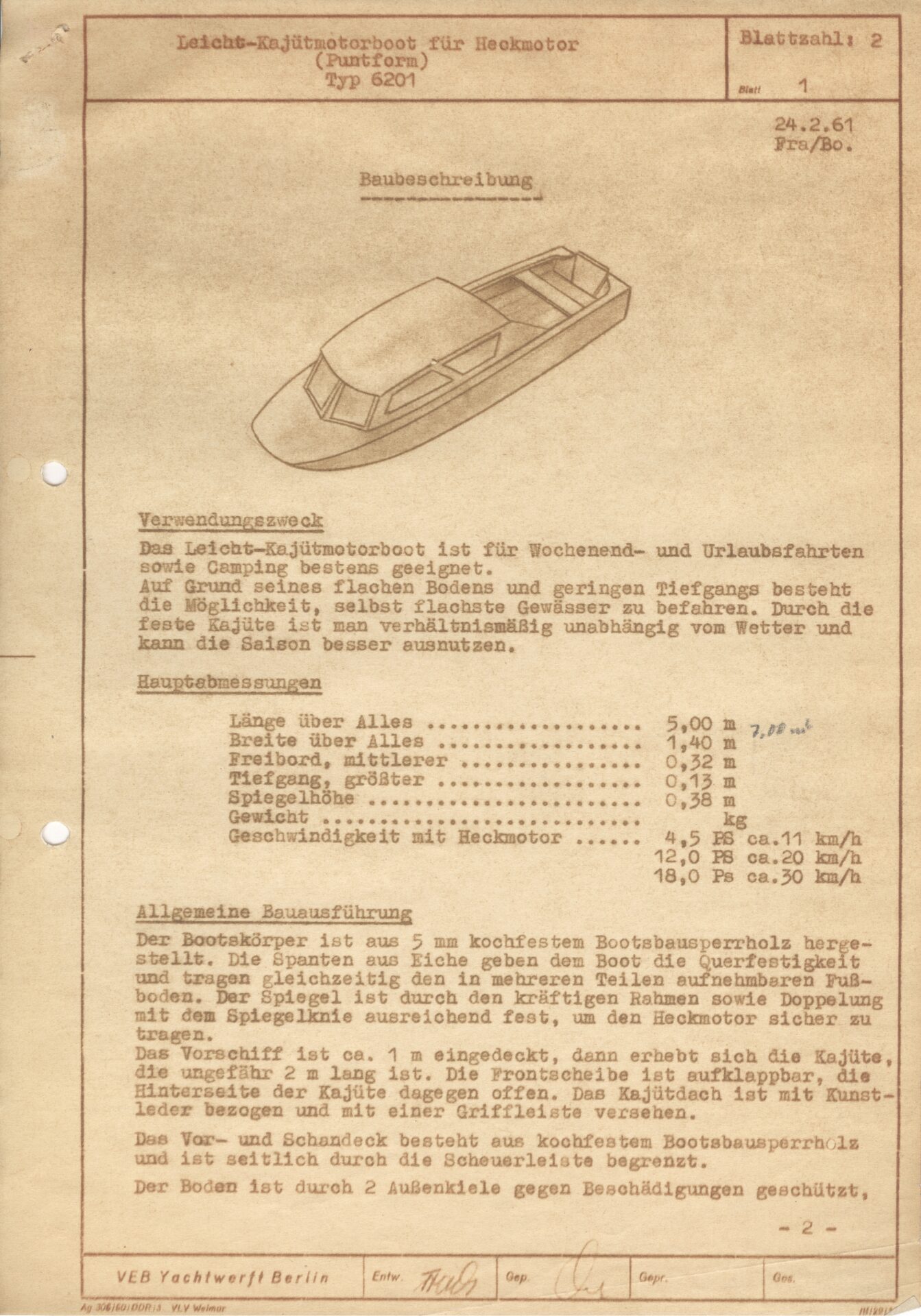

Leicht Kajütmotorboot Typ 6201 Baubeschreibung – VEB Yachtwerft Berlin Konstrukteur M. Frach 1961

Leicht-Kajütmotorboot für Heckmotor (Puntform) Typ 6201

VEB Yachtwerft Berlin
Baubeschreibung vom 24.2.61
Konstrukteur: Fra/Bo.
Blattzahl: 2

Verwendungszweck

Das Leicht-Kajütmotorboot ist für Wochenend- und Urlaubsfahrten sowie Camping bestens geeignet. Auf Grund seines flachen Bodens und geringen Tiefgangs besteht die Möglichkeit, selbst flachste Gewässer zu befahren. Durch die feste Kajüte ist man verhältnismäßig unabhängig vom Wetter und kann die Saison besser ausnutzen.

Hauptabmessungen

Allgemeine Bauausführung

Der Bootskörper ist aus 5 mm kochfestem Bootsbausperrholz hergestellt. Die Spanten aus Eiche geben dem Boot die Querfestigkeit und tragen gleichzeitig den in mehreren Teilen aufnehmbaren Fußboden. Der Spiegel ist durch den kräftigen Rahmen sowie Doppelung mit dem Spiegelknie ausreichend fest, um den Heckmotor sicher zu tragen.

Das Vorschiff ist ca. 1 m eingedeckt, dann erhebt sich die Kajüte, die ungefähr 2 m lang ist. Die Frontscheibe ist aufklappbar, die Hinterseite der Kajüte dagegen offen. Das Kajütdach ist mit Kunstleder bezogen und mit einer Griffleiste versehen.

Das Vor- und Schandeck besteht aus kochfestem Bootsbausperrholz und ist seitlich durch die Scheuerleiste begrenzt.

Der Boden ist durch 2 Außenkiele gegen Beschädigungen geschützt, diese verleihen dem Boot gleichzeitig bei Fahrt eine ausreichende Kursstabilität.

E-Anlage

Für die Positionslampen sind Fassungen ohne Glühbirnen montiert. Die Fassungen sind mit Kabel der Type XII 2-polig 2,5² angeschlossen. Die Bestückung mit Glühbirnen richtet sich nach dem Typ des Außenbordmotors.

Bei einem Außenbordmotor mit einer 12 V Lichtmaschine werden Kugellampen 12 V/ 15 W BA 15 d benötigt.
Bei einem Außenbordmotor mit einer 6 V Lichtmaschine werden Kugellampen 6 V/ 10 W 15 d benötigt.

Anstrich

Das Boot ist innen und außen mit einem farbigen Anstrich versehen. Das Deck, die Kajüte innen und außen sind farblos lackiert.

Ausrüstung

Zum Lieferumfang gehören folgende Ausrüstungsteile:

• 1 Plan über Alles und Spiegel für die Plicht
• 2 Stechpaddel
• 1 Bootshaken
• 2 Fender
• 2 Festmacher

Bemerkung

Änderungen im Rahmen der techn. Weiterentwicklung bleiben vorbehalten.
