Schnellboot Typ Reiher I und II – VEB Yachtwerft Berlin 1960

Seiten2
SpracheDeutsch

Beschreibung

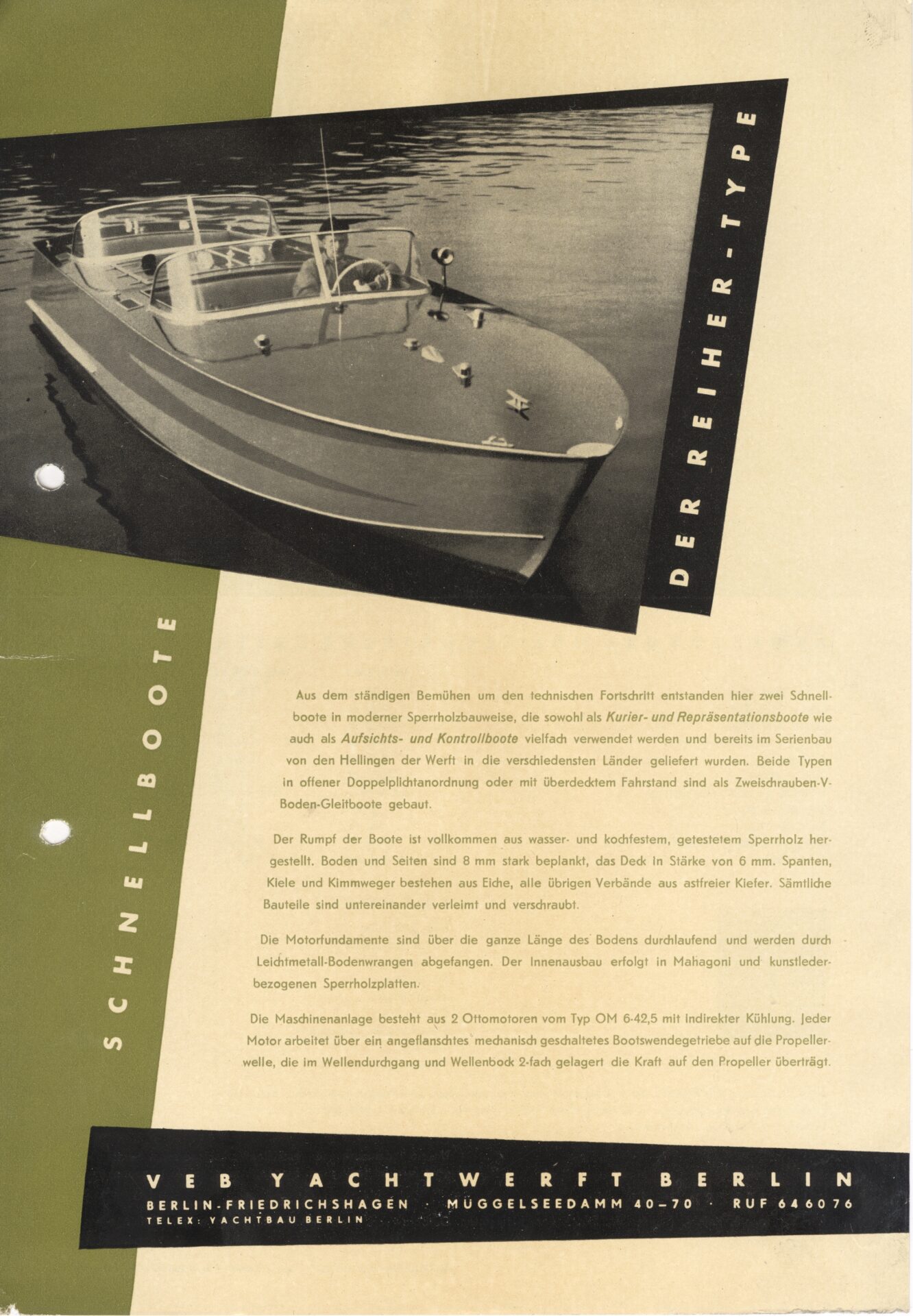

Schnellboote der Reiher-Type

Aus dem ständigen Bemühen um den technischen Fortschritt entstanden hier zwei Schnellboote in moderner Sperrholzbauweise, die sowohl als Kurier- und Repräsentationsboote wie auch als Aufsichts- und Kontrollboote vielfach verwendet werden und bereits im Serienbau von den Hellingen der Werft in die verschiedensten Länder geliefert wurden. Beide Typen in offener Doppelpilotanordnung oder mit überdecktem Fahrstand sind als Zweischrauben-V-Boden-Gleitboote gebaut.

Rumpfkonstruktion

Der Rumpf der Boote ist vollkommen aus wasser- und kochfestem, getestetem Sperrholz hergestellt. Boden und Seiten sind 8 mm stark beplankt, das Deck in Stärke von 6 mm. Spanten, Kiele und Kimmweger bestehen aus Eiche, alle übrigen Verbände aus astfreier Kiefer. Sämtliche Bauteile sind untereinander verleimt und verschraubt.

Die Motorfundamente sind über die ganze Länge des Bodens durchlaufend und werden durch Leichtmetall-Bodenwrangen abgefangen. Der Innenausbau erfolgt in Mahagoni und kunstlederbezogenen Sperrholzplatten.

Maschinenanlage

Die Maschinenanlage besteht aus 2 Ottomotoren vom Typ OM 6-42,5 mit indirekter Kühlung. Jeder Motor arbeitet über ein angeflanschtes mechanisch geschaltetes Bootswendegetriebe auf die Propellerwelle, die im Wellendurchgang und Wellenbock 2-fach gelagert die Kraft auf den Propeller überträgt.

Ausführungen

Das Schnellboot wird in zwei Ausführungen angeboten:

Ausführung Typ Reiher I – offene Bauweise mit Doppelpilotanordnung
Ausführung Typ Reiher II – mit überdecktem Fahrstand (Kajüte)

Abmessungen und Technische Daten

Eigenschaft	Reiher I	Reiher II
Länge über alles	8,00 m	8,00 m
Länge über KWL	7,30 m	7,30 m
Breite über alles	2,30 m	2,30 m
Tiefgang (Unterkante Kiel)	0,40 m	0,40 m
Freibord	0,80 m	0,80 m
Deplacement	2000 kg	2100 kg
Motoren (2 Stück Sachsenring)	OM 6-42,5	OM 6-42,5
Leistung je Motor	75 PS	75 PS
Dauerleistung	65 PS	65 PS
Geschwindigkeit (Kraftstoff 80 Oktan)	50 km/h	45 km/h
Fahrbereich	200 km	180 km

Zubehör

Zubehör	Reiher I	Reiher II
Plan über alles	1	1
Feuerlöscher Tetra 2	1	1
Werkzeugtasche	1	1
Bootshaken	–	1
Stechpaddel	2	2
Anlegeender	3	3
Persenning für Gästeplicht	–	1
Teppiche	–	2
Fender	–	4

Sonderausstattung

Auf Wunsch kann der Reiher I mit 2 Heißaugen und dazugehörigen Stahltrossen zum Heben des Bootes ausgerüstet werden, sowie mit je einem leichten Verdeck über Vor- und Achterplicht. Alle weiteren Wünsche bedürfen gesonderter Absprache.

Weitere Produkte der Werft

Unsere Ingenieure und geschultes Verkaufspersonal beraten Sie gern in allen technischen Fragen. Verlangen Sie gegebenenfalls ein Angebot.

Wir liefern ferner: Rennruderboote, Kajaks, Ruderjollen, Segeljollen, Kielyachten, Outbord- und Einbaumotorboote, Motoryachten, Rettungs- und Gebrauchsboote.

Herstellerangaben

VEB Yachtwerft Berlin
Berlin-Friedrichshagen · Müggelseedamm 40–70
Telex: Yachtbau Berlin · Ruf 64 60 76

Ag 70/1904/60 – V/19/13 S 260 · Studio Woelke – Druck Reineck & Klein, Weimar
